Hvad er de vigtigste designovervejelser for en lavt synlig svejselinje på sprøjtestøbte bilinteriørdele?
En svejselinje (eller striklinje) dannes, når to smeltefronter mødes under hulrumsfyldning, hvilket skaber en synlig linje og potentielt mekanisk svagt punkt. I bilinteriørdele med klasse-A-overflader (f.eks. dørpaneler, instrumentpanelbeklædning, handskerum) skal svejselinjer minimeres eller gøres usynlige for at imødekomme æstetiske og kundekrav.
1. Nøgledesignovervejelser for svagt synlige svejselinjer
| Hensyn | Designstrategi | Typisk parameter / effekt | Ansøgning hos Fanze T&M (Jiashan) Co., Ltd. |
|---|---|---|---|
| Portens placering og nummer | Placer port(e) for at flytte svejselinjer til ikke-synlige områder eller områder med lav belastning (f.eks. ribber, hjørner eller overflader, der er dækket af samling). Brug sekventiel ventilport for at eliminere svejselinjer. | Enkelt port: svejselinje undgås. Dobbelte porte: svejselinjen flyttes til kant eller skjult overflade. Ventilportsekvensforsinkelse: 0,1–0,5s. | Anvendes på dørpanelforme til British Land Rover, hvilket reducerer synlige svejselinjer med 90%. |

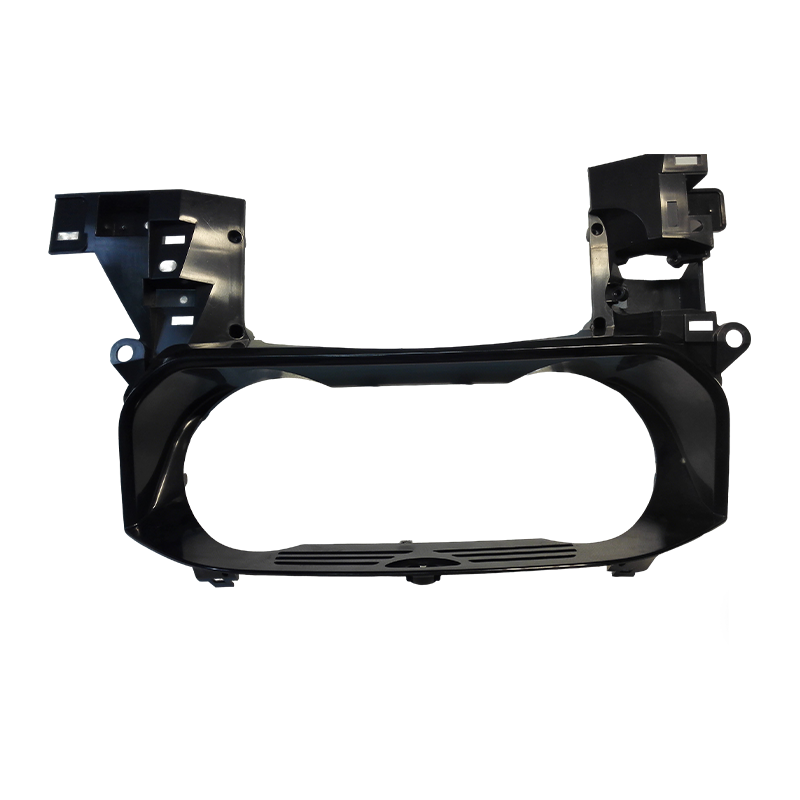

| Smeltetemperatur og formtemperatur | Forøg smeltetemperaturen for at forbedre flowfrontfusionen. Brug høj formtemperatur (via olie eller elektrisk opvarmning) nær svejselinjezonen for at forsinke hudens frysning. | Til PC/ABS: smelt 260-280°C, form 80-100°C. For PP EPDM-T20: smelte 220-240°C, form 50-70°C. | Implementeret på instrumentpanelbeklædning til SAIC, hvilket opnår svejselinjestyrke >85 % af basismaterialet. |
| Udluftningsdesign | Tilføj dyb udluftning (0,02–0,04 mm dybde) ved svejselinjens placering for at tillade indesluttet luft og flygtige stoffer at undslippe, hvilket forbedrer fusionen. | Udluftningsland længde 3–5 mm, efterfulgt af 0,5–1,0 mm dyb aflastningskanal. Vacuum assist valgfri til kritiske områder. | Brugt på handskerumsforme til Changan, hvilket eliminerer brændemærker og reducerer svejselinjens synlighed med 70 %. |
| Smeltestrøms fronthastighed | Brug injektionsprofilering : langsommere hastighed lige før dannelse af svejseledninger for at tillade luftudslip, derefter højere hastighed for at fremtvinge sammensmeltning. | Typisk profil: 80 % hastighed for først 95 % fyldning, derefter 60 % hastighed for 3 %, derefter 100 % for sidste 2 %. | Standardpraksis for alle synlige automotive interiørforme hos Fanze T&M (Jiashan) Co., Ltd. |
| Del vægtykkelse overgang | Undgå pludselige tykkelsesændringer nær svejselinjen. Brug gradvis overgang (≤30 % tykkelsesændring pr. 10 mm længde) for at forhindre flowtøven. | Forholdet tykt/tyndt ≤1,5:1. Overgangsradius ≥3 mm. | Designet til opladningsstabelramme (PC/ASA) til ABB, hvilket ikke opnår nogen synlig svejselinje under græsningslys. |
2. Typiske parametre for lavsvejsede bilinteriørmaterialer
| Materiale | Smeltetemperaturområde (°C) | Skimmeltemperaturområde (°C) | Anbefalet udluftningsdybde (mm) | Reduktion af synlighed af svejselinje |
|---|---|---|---|---|
| PC/ABS (f.eks. Bayblend T65) | 260–280 | 80–100 | 0,02-0,03 | Op til 80 % (med ventilåbning) |
| PP EPDM-T20 (f.eks. Hifax) | 220–240 | 50–70 | 0,03-0,04 | 60-75 % |
| ABS (f.eks. LG ABS HF380) | 230-250 | 60-80 | 0,02-0,04 | 50-65 % |
| PMMA ASA (f.eks. SABIC Cycoloy) | 250-270 | 70-90 | 0,02-0,03 | 85% (meget kritisk for højglans overflader) |
Bemærk: Værdier er typiske for automotive interiørdele med klasse-A overfladekrav, baseret på IATF16949 proceskapacitet og japansk/tyske sprøjtestøbemaskiner, der bruges hos Fanze T&M (Jiashan) Co., Ltd.
3. Ofte stillede spørgsmål
FAQ 1: Kan svejselinjer fuldstændigt elimineres på indvendige dele til biler? Hvad anbefaler Fanze T&M (Jiashan) Co., Ltd.?
A: Fuldstændig eliminering er kun mulig med single-gate designs, hvilket måske ikke er muligt for store eller komplekse dele. For de fleste bilinteriørapplikationer er målet at gengive svejselinjer lavt synligt (ikke mærkbar under græssende lys eller med det blotte øje). Fanze T&M (Jiashan) Co., Ltd. anbefaler en kombination af ventilportsekventering, høj formtemperatur og optimeret udluftning . For de bedste resultater tilbyder virksomheden automotive interiør plastdele sprøjtestøber løsninger, der inkluderer formflowanalyse til at forudsige og genplacere svejselinjer, før stål skæres.
FAQ 2: Er svejselinjestyrken korreleret med udsyn? Hvordan sikrer Fanze T&M (Jiashan) Co., Ltd. både styrke og udseende?
A: Ja. En mere synlig svejselinje indikerer normalt dårlig sammensmeltning, hvilket reducerer den mekaniske styrke (ned til 30-80% af grundmaterialet). Fanze T&M (Jiashan) Co., Ltd. bruger følgende for at opnå både lav synlighed og høj styrke:
- Injektionsprofilering (langsom-hurtig-langsom) for at forbedre molekylær interdiffusion.
- Varmløber med ventilporte for at kontrollere strømningsfrontens konvergensvinkel (mål >120°).

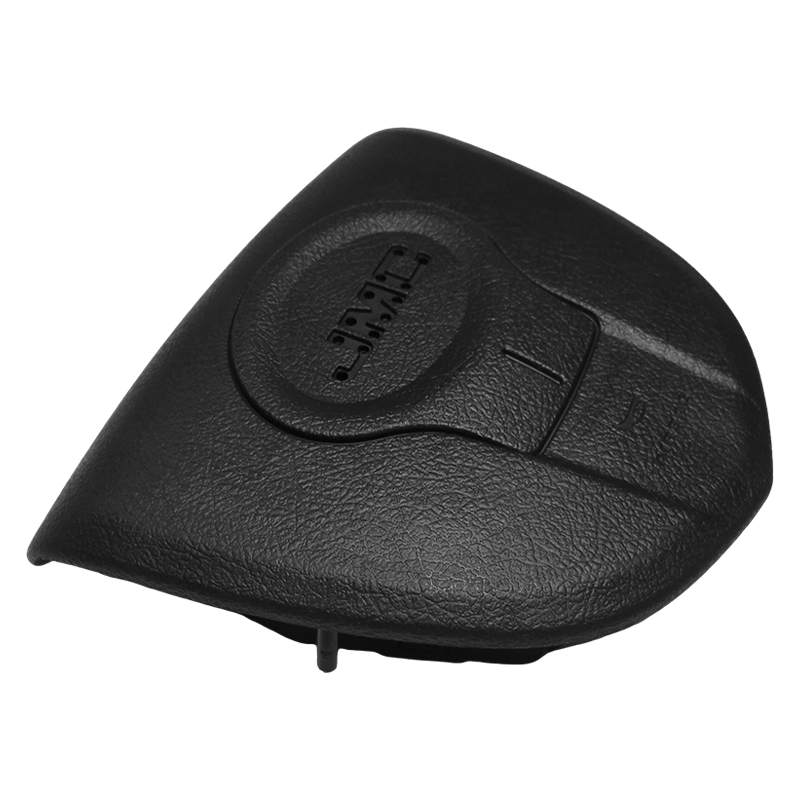

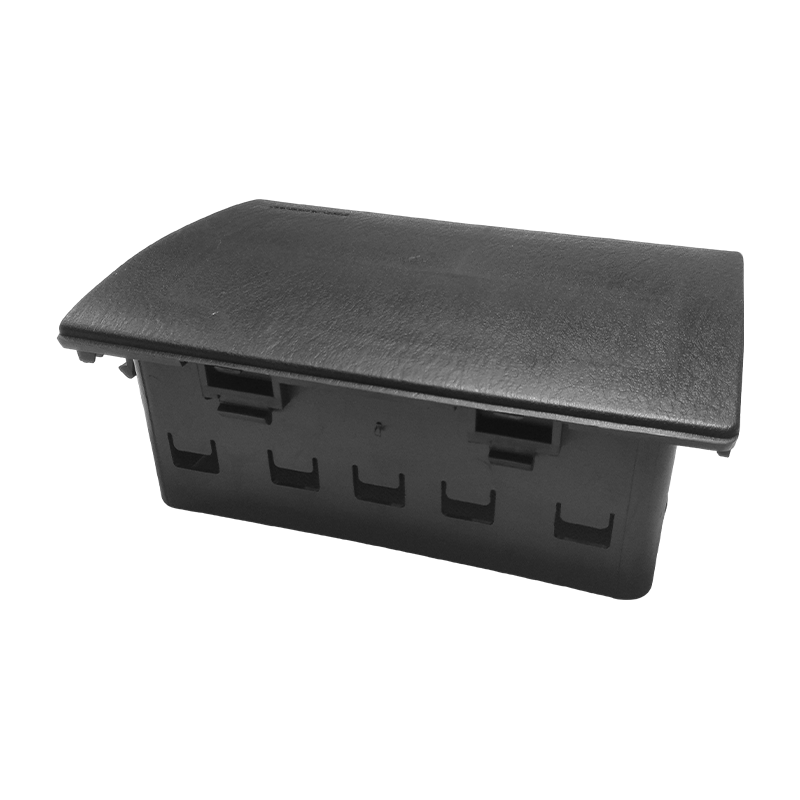

- Vakuum udluftning til kritiske sikkerhedsrelaterede indvendige dele (f.eks. airbagdæksler).
Virksomheden har med succes leveret sådanne løsninger til britiske Land Rover og Triumph motorcykler, der opfylder både PV1200 (termisk cykling) og visuel inspektionsstandarder.
FAQ 3: Hvilken erfaring har Fanze T&M (Jiashan) Co., Ltd. med indvendige forme til biler specielt til design med lav svejsning?
A: Fanze T&M (Jiashan) Co., Ltd. blev grundlagt i 2005 og har specialiseret sig i præcisionssprøjtestøbeforme og sprøjtedele. Virksomheden flyttede til Guigu Park, Jiashan County i 2016, med et 14.000 m² brugbart anlægsareal og omkring 100 ansatte. Det ejer importerede CNC, EDM, langsomtkørende trådskæremaskiner og højtydende sprøjtestøbeudstyr fra Japan og Tyskland. Virksomheden er IATF16949 certificeret. Specifik erfaring omfatter:
- Over 50 automotive interiørstøbeprojekter leveret til SAIC, Changan og britiske Land Rover.
- Succesfuldt reduceret svejselinjesynlighed på PP EPDM instrumentpanelbeklædning fra synlig (grad 3) til næsten usynlig (grad 1 under ASTM D2457).
- Brugt Skimmelstrømsanalyse som standard praksis for alle klasse-A overfladedele.
Virksomheden overholder kvalitetspolitikken for "præcision, høj effektivitet, støbekvalitet" og har vundet stor ros fra indenlandske og internationale kunder.
