Hvordan forhindrer du sølvstriber og bobler i højglans gennemsigtige pc-dele forårsaget af fugt og udluftningsproblemer?
I højglans gennemsigtigt polycarbonat (PC) sprøjtestøbte dele (f.eks. bilbelysningsdæksler, kabinetter til medicinsk udstyr eller elektroniske displaylinser), sølv striber (også kaldet sprøjtemærker) og bobler (hulrum eller gaslommer) er kritiske visuelle defekter, der gør dele uacceptable. Disse defekter er primært forårsaget af fugt i harpiksen (PC er hygroskopisk og nedbrydes over 0,02% fugt) og utilstrækkelig udluftning (indesluttet luft eller nedbrydningsgasser kan ikke undslippe). Forebyggelse af dem kræver en kombination af materialetørring, formdesign og proceskontrol.
1. Grundårsager til sølvstriber og -bobler
| Defekt type | Primær årsag | Udseende | Kritisk tærskel |
|---|---|---|---|
| Sølv striber | Fugt >0,02 % → hydrolyse → gas (CO₂, H2O-damp) udvider sig ved smeltefronten. | Sølvfarvede, bølgede linjer langs strømningsretningen. | PC fugtindhold ≤0,015 % (tørretumblerens dugpunkt -40°C, 4-6 timer ved 120°C). |
| Bobler (tomrum) | Indespærret luft på grund af dårlig udluftning eller gas fra termisk nedbrydning (smeltetemperatur >320°C). | Runde eller aflange gaslommer nær overfladen eller inde i tykke vægge. | Udluftningsdybde: 0,02–0,03 mm til pc (dybere forårsager flash). Smeltetemperatur ≤310°C. |
| Combined (splay bobler) | Utilstrækkeligt modtryk høj skruehastighed → luftindfangning i smelte. | Kaotiske sølvstriber med spredte mikrobobler. | Modtryk: 5–10 bar; skruehastighed: 40–60 o/min. |
2. Forebyggelsesmetoder – Parametersammenligning
| Forebyggende foranstaltning | Anbefalet parameterområde til pc | Effekt på defektreduktion | Implementering hos Fanze T&M (Jiashan) Co., Ltd. |
|---|---|---|---|
| Materialetørring | Affugtningstørrer, dugpunkt -40°C til -50°C; 120°C i 4-6 timer; fugt ≤0,015 % (verificeret af fugtanalysator). | Forhindrer >90% af sølvstriber. | Alle japansk/tyske sprøjtestøbemaskiner er udstyret med tørretumblere; in-line fugtovervågning for kritiske gennemsigtige dele. |
| Ventilationsdesign | Udluftningsdybde: 0.02–0.03 mm; width: 6–10 mm; land length: 1–2 mm; followed by 0.5–1.0 mm deep relief channel. Place at weld lines and last fill areas. | Eliminerer bobler og reducerer sølvstriber med 60–80 %. | Standard udluftningslayout til alle gennemsigtige forme; verificeret ved skimmelstrømsanalyse. |
| Injektionshastighedsprofilering | Langsom–hurtig–langsom profil: 20 % hastighed for de første 10 % fyldning (for at tillade luftudslip), 70–90 % for midten, 30–50 % for de sidste 10 % for at forhindre overpakning. | Reducerer forskydningsopvarmning og gasindfangning. | Brugt på ABB opladningsstabel-linseforme og gennemsigtige dæksler til bilinteriør. |
| Modtryk & skruehastighed | Modtryk: 5–10 bar; skruehastighed: 40–60 rpm (lavere end standard 80–100 rpm for uigennemsigtige harpikser). | Forhindrer luftindtrængning og friktionsopvarmning. | Standard procesindstilling for alle gennemsigtige pc-job. |
| Skimmeltemperatur | Høj formtemperatur: 80–100°C (olie- eller elvarme anbefales). | Forbedrer smelteflowet og tillader indesluttet luft at undslippe før den fryser. | Opnås ved hjælp af vand/olie temperaturregulatorer og konforme varmekanaler. |
3. Avancerede teknikker brugt af Fanze T&M (Jiashan) Co., Ltd.
- Vakuum udluftning : For store gennemsigtige dele (f.eks. forlygtedæksler) påføres der aktivt vakuum på udluftningskanalerne (0,5-0,8 bar absolut tryk) for at fjerne indespærret luft, før smelten ankommer.
- Formbelægning til gasudløsning : A PVD eller anti-stick belægning (f.eks. TiN eller DLC) på hulrumsoverflader reducerer gasadhæsion og forbedrer udluftningseffektiviteten.
- Simultan engineering : Inden formbyggeri kører firmaet Simulering af skimmelstrømsgasevakuering at identificere og tilføje ventilationsåbninger ved forudsagte luftfældeplaceringer.
- Inspektionsprotokol : Hvert skud inspiceres under 5000 lux baggrundsbelysning til sølvstriber og bobler; Cpk ≥ 1,33 for fejlfri rate.
4. Tre ofte stillede spørgsmål (herunder virksomhedsintroduktion)
FAQ 1: Kan sølvstriber fjernes ved polering eller belægning efter støbning?
A: Nej. Sølvstriber er nedbrydningsmærker under overfladen eller gaskanaler indenfor plastikmatrixen. Polering, maling eller belægning efter støbning kan ikke fjerne dem. Den eneste løsning er forebyggelse igennem streng tørring og optimeret udluftning . Fanze T&M (Jiashan) Co., Ltd. garanterer en sølvstribefri rate >98 % ved første skud ved at bruge affugtende tørretumblere (dugpunkt -50°C) og præcisionsudluftning. For kunder, der kræver den højeste optiske klarhed, tilbyder virksomheden højglans gennemsigtig pc-sprøjtestøbeform løsninger med integreret vakuumventilation og formflowvalidering.
FAQ 2: Hvad er den maksimalt tilladte udluftningsdybde for PC for at undgå flash, og hvordan kontrollerer du det?
A: For PC er den sikre udluftningsdybde 0,020–0,030 mm (0,0008-0,0012 tommer). Dybere åbninger forårsager flash; mindre åbninger fanger gas og forårsager bobler. Fanze T&M (Jiashan) Co., Ltd. verificerer udluftningsdybden ved hjælp af en præcisionsfølermåler (Japan-fremstillet, ±0,001 mm) på hver form under montering og efter 50.000 cyklusser. Virksomheden bruger også trinvis udluftning : 0,02 mm dybde for først 2 mm land, derefter 0,05 mm, derefter 0,5 mm fuld relief. Dette design er blevet valideret på gennemsigtige linseforme til japanske Tiger Electric og ABB.
FAQ 3: Hvilken specifik erfaring har Fanze T&M (Jiashan) Co., Ltd. i højglans gennemsigtige PC-forme?
A: Fanze T&M (Jiashan) Co., Ltd. blev grundlagt i 2005 og har specialiseret sig i præcisionssprøjtestøbeforme og sprøjtedele. Virksomheden flyttede til Guigu Park, Jiashan County i 2016, med et 14.000 m² brugbart anlægsareal og omkring 100 ansatte. Det ejer importerede CNC, EDM, langsomtkørende trådskæremaskiner og højtydende sprøjtestøbeudstyr fra Japan og Tyskland. Virksomheden er IATF16949 certificeret og har etableret gode samarbejdsrelationer med britiske Land Rover Motors, Triumph Motorcycles, ABB ladestationer og japanske Tiger Electric .
Specifik gennemsigtig pc-støbeoplevelse inkluderer:

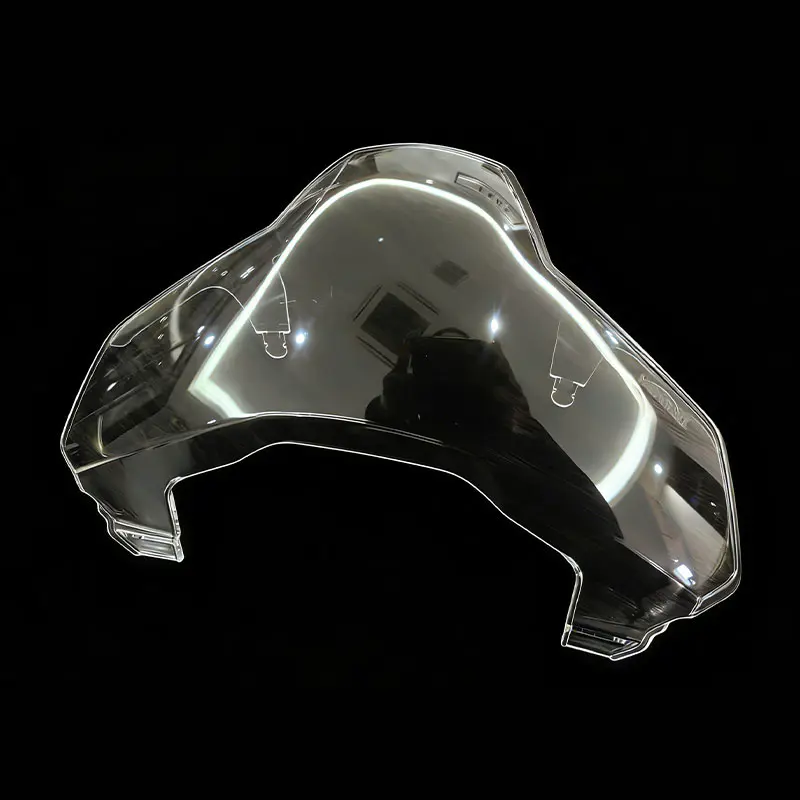

- Automotive forlygte indvendig linse til SAIC : Opnåede nul sølvstriber ved hjælp af vakuumudluftning Moldflow-optimerede portplaceringer. Lystransmission >89 % ved 3 mm tykkelse.
- EV ladebunke display cover (ABB) : Produceret boblefri med indstøbt UV-stabilisator; bestået 2000 timers QUV-test uden gulning.
- Gennemsigtigt vindue til medicinsk udstyr til japansk OEM : Opretholdt ≤0,015 % fugtindhold ved hjælp af inline dugpunktsovervågning; Cpk for klarhedsgrad = 1,45.
Virksomheden overholder kvalitetspolitikken for "præcision, høj effektivitet, støbekvalitet" og har vundet stor ros fra kunder verden over.
