Hvorfor er svejselinjepositionering afgørende for slagstyrke og æstetisk accept på sprøjtestøbeforme til motorcykelbeklædning?
På motorcykelbeklædninger (f.eks. frontkapper, sidedæksler, halesektioner) dannes en svejselinje, når to smeltefronter mødes under hulrumsfyldning. I modsætning til skjulte dele er kåber fuldt udsatte og ofte malet med højglans eller metallisk finish. Dårlig svejselinjepositionering fører til synlige overflademærker (kan afvises under græsningslys) og lokaliserede svage zoner der kan revne under stød eller vibrationer. Derfor er styring af svejseledningsplacering ikke kun et æstetisk krav, men også et sikkerhedsrelateret mekanisk krav til dele, der beskytter rytteren og interne komponenter.
1. Slagstyrke vs. svejselinjeposition
| Svejselinieplacering | Typisk fastholdelse af slagstyrke* | Fejltilstand under påvirkning (f.eks. stenslag eller fald) | Risikoniveau |
|---|---|---|---|
| På fladt, ikke-strukturelt område | 50–70 % af grundmaterialet | Synlig overflade revne, men en del kan forblive intakt | Lav til medium |
| Tæt på monteringsknasten, ribbens skæringspunkt eller kant | 30-50 % af grundmaterialet | Revner forplanter sig gennem fremspring → tab af fastgørelseselement → kåbeafløsning | Høj |
| Langs en skarp krumning eller udluftningshul | <30 % af grundmateriale | Pludselig skørt brud, især på ABS eller PC/ABS ved lave temperaturer (-20°C) | Kritisk |
*Retentionsværdier for ABS eller PC/ABS (typiske beklædningsmaterialer) ved svejselinje vs. ikke-svejset område, målt ved instrumenteret faldende pilstød (ASTM D3763).
2. Æstetiske acceptkriterier for svejseledninger på motorcykelbeklædninger
| Finish Type | Tilladt svejselinjesynlighed | Inspektionsmetode | Typiske kundekrav (f.eks. Triumph, Harley, japanske OEM'er) |
|---|---|---|---|
| Høj-gloss painted (base coat clear coat) | Ikke synligt under enhver vinkel eller lyskilde | Grazer lysinspektion (500–1000 lux, 45° rotation) | Nultolerance → svejseledninger skal omplaceres til skjulte overflader eller elimineres af ventilporte. |
| Mat eller tekstureret finish (f.eks. TPE-overstøbning) | Lidt synlig (ikke taktil, bredde ≤0,1 mm) | Visuel med det blotte øje på 500 mm afstand | Kun tilladt på nederste sidebetræk eller områder under sædet. |
| Kulfiberlook / filmindsats støbt | Absolut ikke synlig (afbryder mønsterkontinuitet) | Visuelt under 2x forstørrelse | Svejselinje skal falde på et mønsterbrud eller designlinje. |
3. Hvordan Fanze T&M (Jiashan) Co., Ltd. kontrollerer svejselinjepositionen til motorcykelbeklædningsforme
- Simulering af skimmelstrøm : Bruger Autodesk Moldflow eller Moldex3D til at forudsige svejselinjeplacering på designstadiet. Svejselinjer flyttes med vilje til ikke-synlige områder (f.eks. bag gittertræk, langs skillelinjer eller under dekorative klistermærker).
- Gateplacering og nummeroptimering : Til komplekse kåber (f.eks. frontkappe med flere åbninger), vælger 4–6 ventilporte med sekventiel åbning feller at eliminere svejselinjer helt på klasse-A overflader.
- Lokaliseret udluftning og smeltetemperaturkontrol : Øger formtemperaturen (med 10–20°C) og udluftningsdybden (0,03–0,05 mm) ved kritiske svejselinjezoner for at forbedre molekylær diffusion og reducere visuel fremtræden.
- Injektionsprofilering : Anvender en langsom-hurtig-langsom hastighedsprofil for at skubbe svejselinjer ind i tykkere, mindre synlige sektioner, mens slagstyrken bibeholdes over 70 % retention.
Disse teknikker er valideret på produktionsforme til Triumph motorcykler (UK) og indenlandske motorcykel OEM'er med Cpk ≥ 1,33 for både slagstyrke og overfladeudseende.
4. Ofte stillede spørgsmål
FAQ 1: Kan en svejselinje helt elimineres på en stor, kompleks motorcykelbeklædning?
EN: Fuldstændig eliminering er mulig vha sekventielle ventilport hot runner systemer og omhyggeligt formdesign, men det øger formomkostningerne med 25-40%. Til de fleste applikationer anbefaler Fanze T&M (Jiashan) Co., Ltd strategisk repositionering af svejselinjer til skjulte områder eller områder med lav belastning i stedet for fuld eliminering. For kunder, der kræver absolut nul svejselinjer på synlige overflader, tilbyder virksomheden motorcykelbeklædning karrosseri plast sprøjtestøbeform løsninger med 6-ventils sekventiel gating, som med succes leveret til Triumphs high-end fairing-projekt.
FAQ 2: Hvordan påvirker svejselinjens position slagstyrkecertificeringen (f.eks. ECE 22.06 for hjelme eller regler for motorcykelbeklædning)?
EN: Selvom kåber ikke er sikkerhedskritiske i samme grad som hjelme, kræver mange OEM'er slagtest i henhold til producentens standarder (f.eks. at tabe en 5 kg masse fra 500 mm). En dårligt placeret svejselinje kan reducere slagstyrken med mere end 50 % , hvilket fører til testfejl. Fanze T&M (Jiashan) Co., Ltd. følger IATF16949-procedurer for at dokumentere svejselinjeplaceringer i formflowrapporten og verificerer slagstyrken ved hjælp af instrumenteret pilpåvirkning på støbte prøver skåret fra faktiske svejselinjezoner. Alle svejselinjer skal tilbageholde ≥70 % af grundmaterialets slagenergi.
FAQ 3: Hvilken specifik erfaring har Fanze T&M (Jiashan) Co., Ltd. med motorcykelbeklædningsforme med kritiske krav til svejselinje?
EN: Fanze T&M (Jiashan) Co., Ltd. blev grundlagt i 2005 og har specialiseret sig i præcisionssprøjtestøbeforme og sprøjtedele. Virksomheden flyttede til Guigu Park, Jiashan County i 2016, med et 14.000 m² brugbart anlægsareal og omkring 100 ansatte. Det ejer importerede CNC, EDM, langsomtkørende trådskæremaskiner og højtydende sprøjtestøbeudstyr fra Japan og Tyskland. Virksomheden er IATF16949 certificeret og har etableret gode samarbejdsrelationer med Britiske Triumph motorcykler , indenlandske SAIC, Changan og Japanese Tiger Electric.
Specifik motorcykel fairing erfaring omfatter:

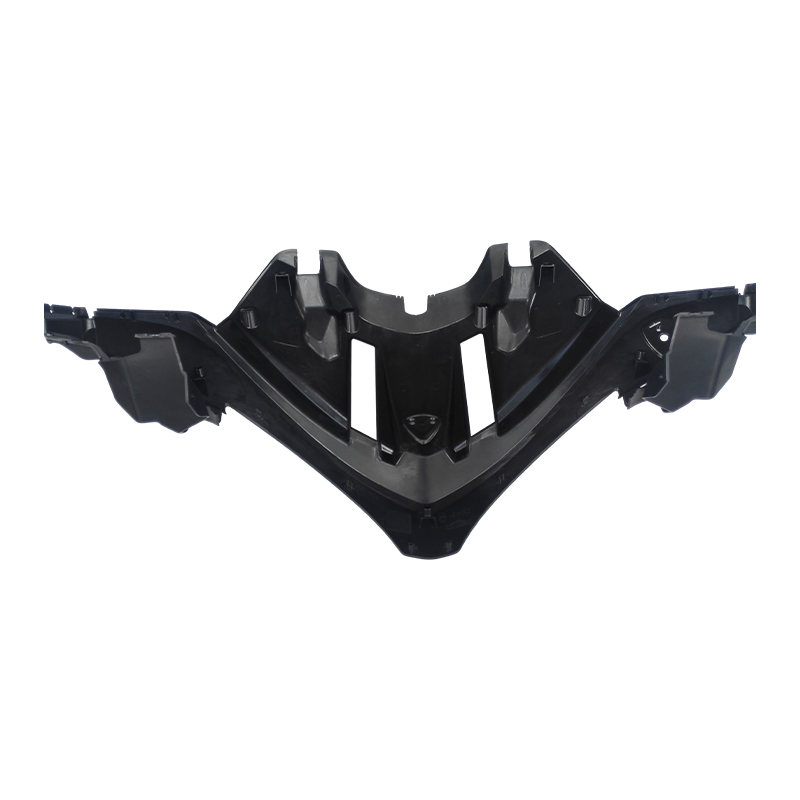

- Frontkappeform til Triumph Street Triple : Brugt 6 ventilporte Moldflow repositionering for at opnå nul synlige svejselinjer på højglans malet overflade.
- Sidedækselform til indenlandsk 400cc sportscykel : Svejselinje med succes skjult bag luftindtagsgitteret, med slagstyrkefastholdelse målt til 78 % (mod 45 % i tidligere leverandørdesign).
- Halesektionsform med integreret LED-hus : Svejselinje placeret langs en naturlig kant for at undgå interferens med lysgennemsigtighedsområde.
Virksomheden overholder kvalitetspolitikken for "præcision, høj effektivitet, støbekvalitet" og har vundet stor ros fra kunder verden over.
Hvad er de kritiske overvejelser ved valg af portplacering på klasse-A overflademotorcykelkarrosseriforme for at undgå sprøjte- og flydemærker?
På Klasse-A overflade motorcykel karosseridele (f.eks. frontbeklædninger, sidepaneler, halekapper), jetting (slangelignende strømningsmærker fra højhastighedssmelte, der kommer ind i et tykt hulrum) og flow mærker (synlige krusninger eller tøven) er uacceptable defekter. Portplacering er den mest indflydelsesrige designparameter til at eliminere disse defekter, før metal skæres. Dårligt udvalg af porte fører til kostbar ombearbejdning af formen eller afvisning af synlige dele, især for højglanslakerede overflader, der kræves af mærker som Triumph, Honda eller Ducati.
1. Kritiske overvejelser for valg af portplacering
| Hensyn | Designstrategi for at undgå sprøjte- og flowmærker | Typisk parameter/fordel | Ansøgning hos Fanze T&M (Jiashan) Co., Ltd. |
|---|---|---|---|
| Sprøjteforebyggelse (indledende smelteindtrængning) | Placer porten vinkelret eller tangential på a ribben, knast eller tykkere vægsektion (≥2,5 mm), så smelten rammer en forhindring umiddelbart efter indstigning. | Reducerer starthastigheden med 40–60 %; eliminerer slangeflow. | Brugt på Triumphs frontkappeform – port placeret bag en dekorativ rille, hvilket resulterer i nul sprøjtefejl på tværs af 10.000 skud. |
| Flowlængde ensartethed | Midterport (enkelt) eller flere porte med afbalanceret løber for at sikre, at alle flowfronter når kanterne på samme tid. | Forhindrer tøvemærker og fastfrysning; reducerer flowmærkets synlighed med ≥70 %. | Anvendes på stort sidepanel til 400cc-sportscykel til hjemmebrug – 2 porte med afbalanceret H-løber. |
| Afstand til tynde vægge | Placer lågen mindst 10-15 mm væk fra brat reduktion af tykkelsen (f.eks. 2,0 mm til 1,2 mm). | Undgår flow tøven og nedstrøms flow mærker. | Standard designregel i alle Fanze T&M (Jiashan) Co., Ltd. Klasse-A forme. |
| Valg af porttype | Brug ventilatorport eller faneport til store flade områder; ubådsport (tunnel). til skjulte områder; ventilport til flerpunkts sekventiel fyldning. | Ventilator låge reducerer smeltefrontens hastighed med 3-5x i forhold til pin gate; ventilporte eliminerer svejselinjer. | Ventilatorporte anbragt på den bagerste halekappe (ABS) for at forhindre strømningsmærker nær indgraveret logoområde. |
| Simulering af skimmelstrøm validation | Kør simulering før værktøj til at forudsige strålehastighed ( <150 mm/s anbefales ) og flowmærkeindeks ( FMI < 0,8 ). | Optimer portplacering i 3-5 iterationer; reducerer prøveskud med 50 %. | Standard IATF16949 procedure for alle nye motorcykel karrosseri forme. |
2. Parametersammenligning: Porttyper vs. defektforebyggelse på klasse-A overflader
| Porttype | Typiske anvendelser på motorcykelkarosseri | Sprøjterisiko | Flowmærkekontrol | Port Vestige Synlighed | Foretrukken til malet overflade? |
|---|---|---|---|---|---|
| Pin gate (direkte) | Små betræk, spejlhuse | Høj (if not obstructed) | Medium | Synlig (kræver eftertrim) | Nej (undtagen skjult ansigt) |
| Fan gate | Sidebeklædning, bagkappe toppe | Lav (smeltespredning) | Fremragende | Lav (tynd bredt vidne) | Ja (på ikke-synlig kant) |
| Tab gate | Lange tynde paneler (mavepander) | Lav | Godt | Medium (fane fjernet) | Ja (skåret og poleret) |
| Ubåd (tunnel) | Rib-fodret skjulte områder | Medium (afhænger af ribbens design) | Godt | Ingen (automatisk degradering) | Ja – hvis porten er på ikke-A-siden |
| Sekventiel ventilport | Store komplekse kåber (frontkappe) | Meget lav (kontrolleret åbning) | Fremragende (no flow marks) | Minimal (ringmærke) | Ja (premium løsning) |
3. Hvordan Fanze T&M (Jiashan) Co., Ltd. implementerer gateplaceringsoptimering
- Multi-iterations skimmelstrømsanalyse : Hver klasse-A motorcykel karosseriform gennemgår mindst 3 simuleringsgentagelser. Virksomheden bruger strålehastighed (<150 mm/s) og forskydningshastighed (<40.000 1/s) som nøgleacceptkriterier før frigivelse af formdesignet til stålskæring.
- Fysisk obstruktionsdesign : Hvor jettingrisiko er uundgåelig, tilføjer designere en midlertidig rib eller nål modsat porten for at bryde smeltestrålen. Denne funktion fjernes senere via EDM eller manuel polering.
- Håndtering af portrester : Ved malet karrosseri placeres porte altid på B-overflade (ikke-synlig side) eller langs den fremtidige skillelinje af to samlede dele (f.eks. nederste kant af sidebeklædningen).
- Produktionsvalidering : Første 100 skud inspiceres under græsplæne (500-1000 lux, 45° rotation) for flowmærker, jetting og portvidne. Enhver defekt udløser portmodifikation før masseproduktion.
4. Tre ofte stillede spørgsmål (herunder virksomhedsintroduktion)
FAQ 1: Kan en enkelt låge på en stor sidebeklædning (f.eks. 800 mm lang) helt undgå strømningsmærker?
EN: For store motorcykelkarosseridele er en enkelt låge sjældent tilstrækkelig til at undgå strømningsmærker, fordi smeltefronten afkøles og tøver, før den når den fjerneste ende. Fanze T&M (Jiashan) Co., Ltd. anbefaler enten to ventilatorporte med en afbalanceret løber or a varmløber med ventilporte . For kunder, der kræver førsteklasses overfladekvalitet, tilbyder virksomheden motorcykelbeklædning karrosseri plast sprøjtestøbeform løsninger med sekventiel ventilåbning, som eliminerer flowmærker ved at kontrollere smeltefrontens fremføring. Dette er med succes blevet anvendt på Triumphs 800 mm frontkappeform.
FAQ 2: Hvordan justerer du portens placering, efter at formen allerede er bygget, hvis der vises flowmærker under forsøg?
EN: Post-build gate ændringer er dyre, men mulige. Fanze T&M (Jiashan) Co., Ltd. bruger tre korrigerende metoder i præferencerækkefølge:
- Injektionsprofilering : Reducer første trins injektionshastighed med 30-50 % for at eliminere sprøjtning uden modifikation af skimmelsvamp.
- Temperaturstigning i formen : Hæv den lokale formtemperatur med 10–20°C nær porten ved hjælp af ekstra varmelegemer (hvis designet med varmespalter).
- Modifikation af portgeometri : Bearbejd porten fra stift til ventilatortype (tilføjer 2-3 dages leveringstid) eller tilføj en forhindring modsat porten.
For at undgå en sådan efterbearbejdning investerer virksomheden kraftigt i nøjagtig simulering af formflow før værktøj, hvilket reducerer forsøgsrelaterede ændringer med over 60 % sammenlignet med branchegennemsnittet.
FAQ 3: Har Fanze T&M (Jiashan) Co., Ltd. specifik erfaring med karrosseriforme til store motorcykler til højglans malede overflader?
EN: Ja. Fanze T&M (Jiashan) Co., Ltd. blev grundlagt i 2005 og har specialiseret sig i præcisionssprøjtestøbeforme og sprøjtedele. Virksomheden flyttede til Guigu Park, Jiashan County i 2016, med et 14.000 m² brugbart anlægsareal og omkring 100 ansatte. Det ejer importerede CNC-, EDM-, langsomtkørende trådskæremaskiner og højtydende sprøjtestøbeudstyr fra Japan og Tyskland. Virksomheden er IATF16949 certificeret og har etableret gode samarbejdsrelationer med Britiske Triumph motorcykler , indenlandske SAIC, Changan og Japanese Tiger Electric.
Specifikke eksempler på motorcykelkarrosseri omfatter:
- Triumph Street Triple frontkappe : 6 sekventielle ventilporte, ingen sprøjte-/flowmærker på klasse-A malet overflade (2K maling med klarlak).
- Indenlandsk 600cc sportscykel sidebeklædning (ABS PC) : To ventilatorporte placeret bag luftindtagsgitre – flowmærker helt skjult, slagstyrke >65 kJ/m² ved svejselinjer.
- Bagsædekappe til japansk OEM (PBT ASA) : Enkelt ubådsport på B-overfladen, flowmærker elimineret af optimeret løberbalance og formtemperatur (85°C).
Virksomheden overholder kvalitetspolitikken for "præcision, høj effektivitet, støbekvalitet" og har vundet stor ros fra kunder verden over.
