Hvordan designer du sprøjtestøbeforme for at forhindre synlige striklinjer på højglans robotskaloverflader med kompleks krumning?

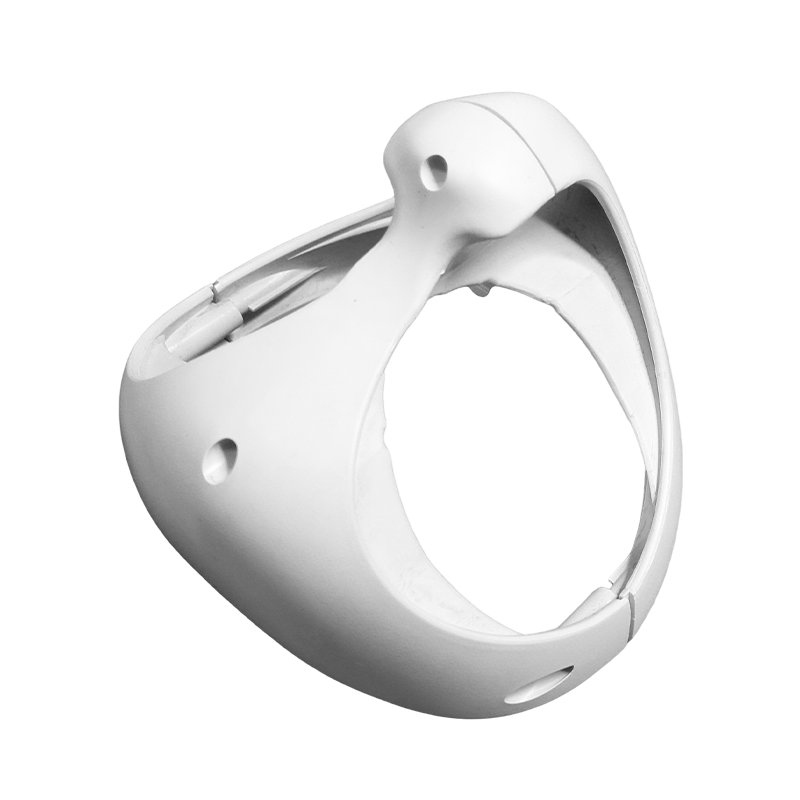

Højglans robotskaller (f.eks. til servicerobotter, støvsugere eller industrirobotovertræk) kræver fejlfri æstetiske overflader. A striklinje (svejselinje) dannes, når to smeltefronter mødes omkring en forhindring (f.eks. knast, ribben eller åbning) og ikke smelter helt sammen. På komplekse buede overflader er disse linjer meget synlige under græsningslys og kan opfattes som defekter. Forebyggelse af synlige striklinjer kræver en kombination af smelte flow kontrol , låge placering , styring af formens temperatur , og overfladeteknik .
1. Nøgledesignstrategier for at forhindre synlige striklinjer
| Strategi | Designmetode | Effekt på synlighed af striklinjer | Typisk parameter | |
|---|---|---|---|---|
| Portens placering og nummer | Placer port(e), så smeltefrontkonvergens forekommer ved ikke-synlige områder (f.eks. fremtidigt etiketområde, kant eller under en snappasning). Brug sekventiel ventilport at eliminere konvergens helt. | Reducerer synlighed fra "klart synlig" til "ikke detekterbar" (grad 1 under ASTM D2457). | Ventilportforsinkelse: 0,1–0,5s mellem porte. | |
| Skimmeltemperatur (lokaliseret kontrol) | Brug uafhængige varmepatroner eller oliekanaler nær strikkede linjezoner for at hæve den lokale formtemperatur med 20-30°C over den nominelle. | Forbedrer molekylær diffusion, reducerer hakdybden ved striklinjen med 40–60 %. | Nominel: 70–90°C (PC/ABS); Lokalt: 100–120°C. | |
| Smeltefronthastighedsprofilering | Brug højhastighedsindsprøjtning (200–300 mm/s) lige før dannelse af striklinje for at øge smeltetemperaturen via forskydningsopvarmning, sænk derefter straks hastigheden for at undgå overpakning. | Hæver smeltetemperaturen med 5-10°C ved strikkelinjen, hvilket forbedrer sammensmeltningen. | Profil: 80 % hastighed → striklinjezone → 120 % hastighed i 5 mm → tilbage til 80 %. | |
| Udluftning ved striklinje | Tilføj 0,02–0,03 mm dyb udluftning nøjagtigt ved den forudsagte striklinjeplacering for at tillade indespærret luft at undslippe, hvilket forhindrer luftindfangning, der uddyber det synlige mærke. | Eliminerer "sølv" udseende; reducerer den visuelle bredde til <0,05 mm. | Længde af udluftningsareal: 1–2 mm, efterfulgt af 0,5 mm relief. | |
| Form overfladefinish | Vedligehold SPI A-1 (diamant buff) eller A-2 (6000 grit) finish på hulrumsoverfladen. Striklinjer er mindre synlige på højpolerede overflader, fordi lysreflektion er mere ensartet. | Refleksionspredningen aftager, hvilket gør striklinjer næsten usynlige. | Rz ≤ 0,05 μm. | |
| Materiale (typisk for robotskaller) | Skimmeltemperatur (°C) | Smeltetemperatur (°C) | Striklinjesynlighed (før optimering) | Synlighed efter bedste praksis |
| PC/ABS (f.eks. Bayblend T65) | 80-100 | 260-280 | Moderat (bredde 0,15-0,25 mm) | Næsten usynlig (bredde ≤0,05 mm) |
| PC (ufyldt, gennemsigtig eller uigennemsigtig) | 90-110 | 280-310 | Høj (skarpt hak) | Lav (men stadig synlig under græsningslys uden ventilport) |
| ABS (højglanskvalitet) | 70-85 | 230-250 | Lav til moderat | Usynlig (med udluftningshastighedsprofilering) |
| PC 10%GF (strukturel robotskal) | 90-110 | 280-310 | Høj (GF-orientering forstærker synlighed) | Moderat (kræver ventilport for eliminering) |
