Robot fodskal sprøjtestøbeform

Kerne fordele

• 15 års eksporterfaring — Etableret forsyning til robot- og præcisionsudstyrskunder på europæiske og asiatiske markeder; bekendt med regionale tekniske standarder og leveringsforventninger
• Tegning og modelbaseret tilbud — Accepterer 2D-ingeniørtegninger eller 3D CAD-data (STEP/IGES) til formudvikling, der imødekommer de multivariante, lavvolumenudviklingscyklusser, der er typiske for robotprogrammer
• Mulighed for kompleks formstruktur — Design og bearbejdningsevne til multislider, løfter, interne kernetrækmekanismer og hot runner-systemer, velegnet til den geometriske kompleksitet af robothusdele
• Erfaring med letvægtsmaterialebehandling — Etablerede sprøjtestøbningsprocesparametre for ABS, PC og PAGF ingeniørplast, der understøtter balancen mellem vægtreduktion og strukturel ydeevne i robothuse
• End-to-end service — Sprøjtestøbning, plastsvejsning og komponentsamling tilgængelig som en integreret service, inklusive levering af flerdelte samlede underenheder

Produktspecifikationer

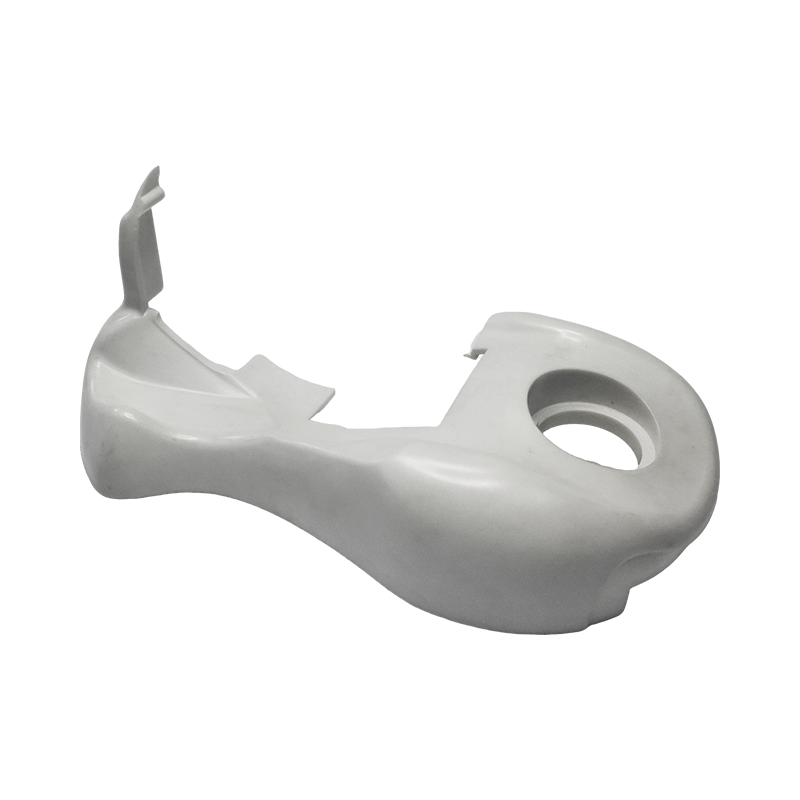

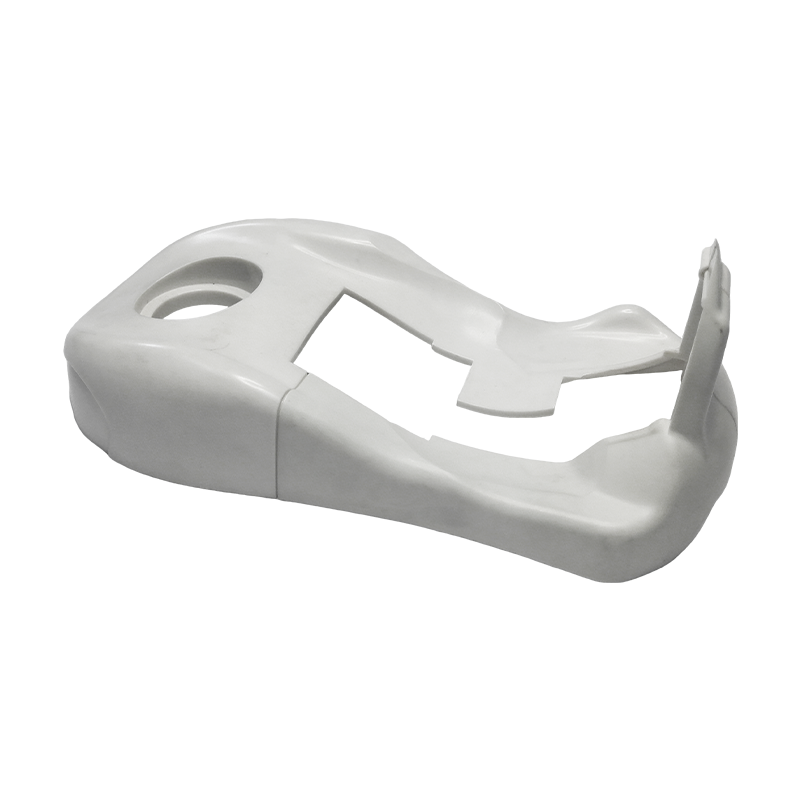

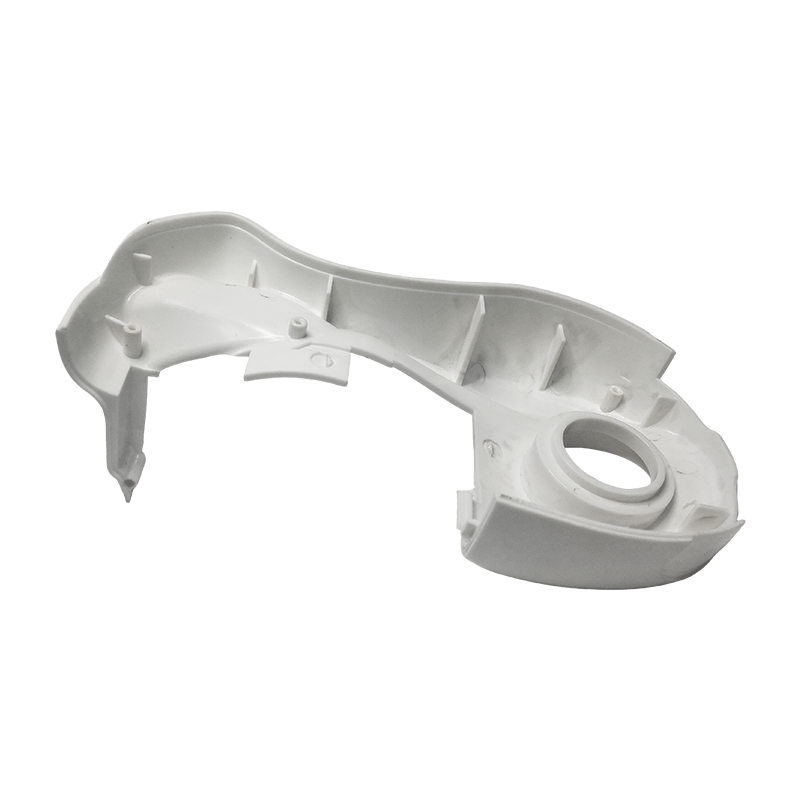

Robot fodskal

• Kompatible materialer: PA6GF, PA66GF (glasfiberforstærket nylon), PC/ABS-legering – balancerer letvægtskonstruktion, slidstyrke og slagfasthed
• Strukturelle egenskaber: Tyndvægsskalkonstruktion med sensormonteringshuller, kabelføringskanaler og metalramme-indsatsflader
• Dimensionsnøjagtighed: Kritiske parringsoverflader og monteringshulpositioner kontrolleret til tolerancer inden for ±0,1 mm
• Overfladefinish: Maling, teksturbehandling eller naturlig harpiksfinish, påført efter krav til produktudseende
• Samlingskonfiguration: Kompatibel med metalindsatser, sensormoduler og gummisålpudesamling
• Vægtstyring: Vægtykkelsesoptimering og materialevalg anvendes for at opnå strukturel vægtreduktion i overensstemmelse med overordnede robot-letvægtsmål

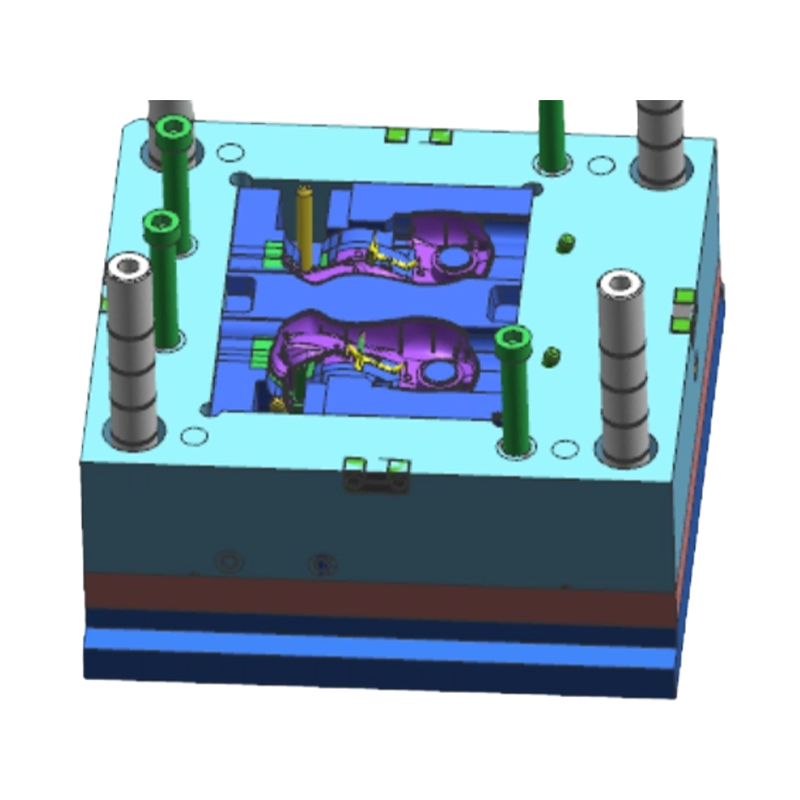

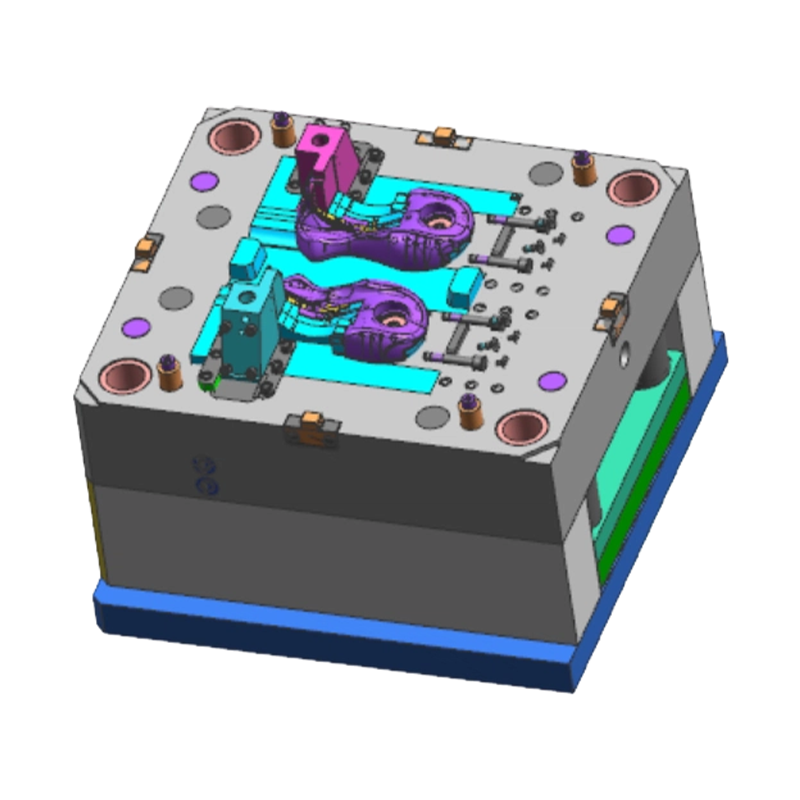

Robothuskomponentforme

• Skimmelsvamptyper: Single/multicavity, hot runner/cold runner, med komplekse udstødningsmekanismer inklusive skydere, løftere og interne kernetræk
• Formstålkvaliteter: P20, 718H, S136 — valgt ud fra krav til dimensionsnøjagtighed og produktionsvolumen
• Overfladefinish: Spejlpolering, VDI/MoldTech teksturætsning; velegnet som underlag til maling af udseendedele
• Formens levetid: Standardværktøj 300.000–500.000 skud; Hærdet stålværktøj til rådighed for forlænget levetid ved krav til større volumen
• Dimensionstolerance: Præcisionsrobotdelforme kontrolleret til ±0,05 mm
• Standard kompatibilitet: DME, HASCO og kundedefinerede formstandarder understøttes

Anvendelsesområder

Robot fodskal:

• Humanoid robotfods endeeffektor strukturelle komponenter
• Firdobbelte bioniske robot-fodpudeskaller og sensormonteringshuse
• Servicerobotchassis mobile modulhuse
• Uddannelses- og forskningskomponenter til humanoid robotfod

Robothuskomponentforme:

• Humanoide robothovedskaller, torsopaneler og dækforme til lemmerled
• Collaborative robot (Cobot) armhus og kabelstyringslågforme
• Servicerobot, guiderobot og leveringsrobot udvendige skalforme
• Industrielle robotstyreskabspaneler og sluteffektorhusforme
• Medicinske rehabiliteringsrobothuse og støbeforme til eksoskelet-strukturkomponenter, der kan bæres

FAQ og tekniske overvejelser
Spørgsmål 1: Hvordan styres vridning for robotfodskaller med uensartet vægtykkelse?
Robotfodskaller kombinerer typisk lokale forstærkningsribber, monteringslister og tyndvæggede sektioner i en enkelt del, hvor ujævn krympning under sprøjtestøbning kan forårsage skævhed. Modforanstaltninger omfatter: CAE-formflowanalyse under formdesign for at optimere portplacering og kølekredsløbslayout; udvalg af glasfiberarmerede materialer med lavt krympning såsom PA6GF30; og konforme kølekanaler i formen for at forbedre køleens ensartethed.
Spørgsmål 2: Fodskallen indeholder metalindsatser — hvordan styres indsatspositionering under sprøjtestøbning?
Metalindsatser (såsom gevindskårne messingindsatser eller sensormonteringsplader) er placeret ved hjælp af præpositionerede indsatslokaliseringsstifter i formen og integreret med plastikdelen gennem Insert Molding. For skær med snævre positionskrav skal indsatsens dimensionelle tolerancer og formlokaliseringsmekanismens geometri matches i designfasen for at sikre, at skærets positionsnøjagtighed opfylder monteringskravene.
Spørgsmål 3: Robothusningsprogrammer involverer ofte mange delevarianter ved lave volumener - hvordan kan værktøjsomkostningerne styres?
For multivariant, lavvolumen robothusudviklingsprogrammer kan følgende tilgange overvejes: multikavitetsværktøj (f.eks. 1×2 eller 1×4 hulrum) for at øge output pr. skud; modulært formbasedesign med udskiftelige kavitetsindsatser til geometrisk lignende dele for at reducere gentagne formbaseinvesteringer; eller forenklede formstrukturer (koldløber, toplader) til dele uden udseende for at reducere initial værktøjsomkostninger. Specifikke anbefalinger gives baseret på delens geometri og volumenkrav.
Spørgsmål 4: Overflader til udseendet af robothuse har strenge krav til planhed — hvordan sikres dette i værktøj?
Udseende overfladeplanhed påvirkes af formhulrums bearbejdningsnøjagtighed, stålhårdhed og injektionsprocesparametre. Vi anvender højpræcisions-CNC-bearbejdning og EDM på forme med udseende, hvilket opnår en ruhed på Ra 0,4μm eller derunder. Under støbeformforsøg optimeres procesparametre til at adressere enhver planhedsafvigelse, med lokaliseret hulrumspolering udført efter behov, indtil overfladens udseende lever op til kundernes standarder.
Spørgsmål 5: Er en one-stop-service tilgængelig fra formudvikling til samlet undersamling?
Ja. Vores muligheder omfatter sprøjtestøbning, plastsvejsning (ultralyd og varmeplade) og komponentsamling. For flerdelte monterede strukturer såsom robotfodskaller, kan vi udføre presfitting, ultralydssvejsning af delkomponenter og slutmontage efter sprøjtestøbning, hvilket leverer næsten komplette samlinger for at forenkle forsyningskædestyringen for kunden.

Spørgsmål: 10. Hvis jeg ønsker at udvikle et produkt, der indeholder sprøjtestøbte dele, hvilken slags hjælp kan du så yde?

Vi kan yde fuld support lige fra produktudviklingsgennemgang og strukturelt design, til fremstilling af forme, volumensprøjtestøbning, trykning og montering. Vi kan samarbejde med kunder i de tidlige stadier af produktudvikling for at optimere design til omkostningsreduktion og forbedret fremstillingsevne.

Spørgsmål: 9.Hvad er virksomhedens kvalitetspolitik?

Virksomheden overholder altid kvalitetspolitikken om "præcision, høj effektivitet, smedekvalitet," og er forpligtet til at give kunderne tjenester af høj kvalitet gennem avanceret teknologi og et fremragende ledelsesteam.

Spørgsmål: 8.Hvad er dine konkurrencefordele sammenlignet med andre formvirksomheder?

Vores fordele ligger i kombinationen af ​​Singapores præcisionsstøbeteknologi, avanceret produktionsudstyr (omfattende importerede CNC- og sprøjtestøbemaskiner), en omfattende one-stop produktionsproces (fra design til montering) og et strengt kvalitetsstyringssystem certificeret af IATF 16949.

Spørgsmål: 7.Hvem er dine hovedkunder, og til hvilke regioner eksporteres produkterne?

Vi har etableret gode samarbejdsrelationer med velkendte virksomheder, herunder UK's Land Rover og Triumph Motorcycles, indenlandske SAIC, Changan, ABB ladestationer og Japans Tiger Corporation. Vores produkter eksporteres til lande som Japan, Europa og USA.
