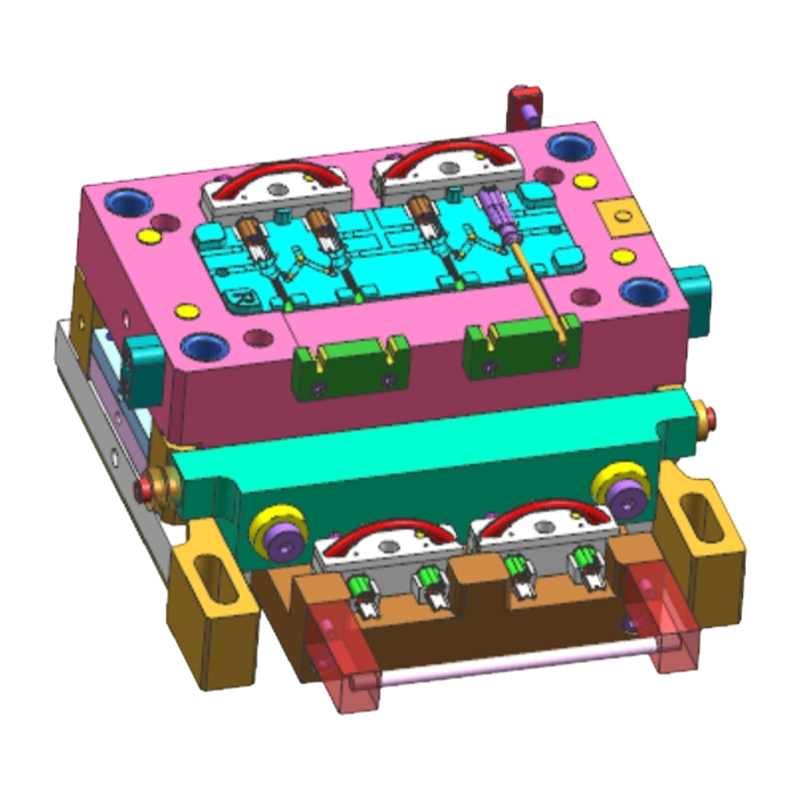

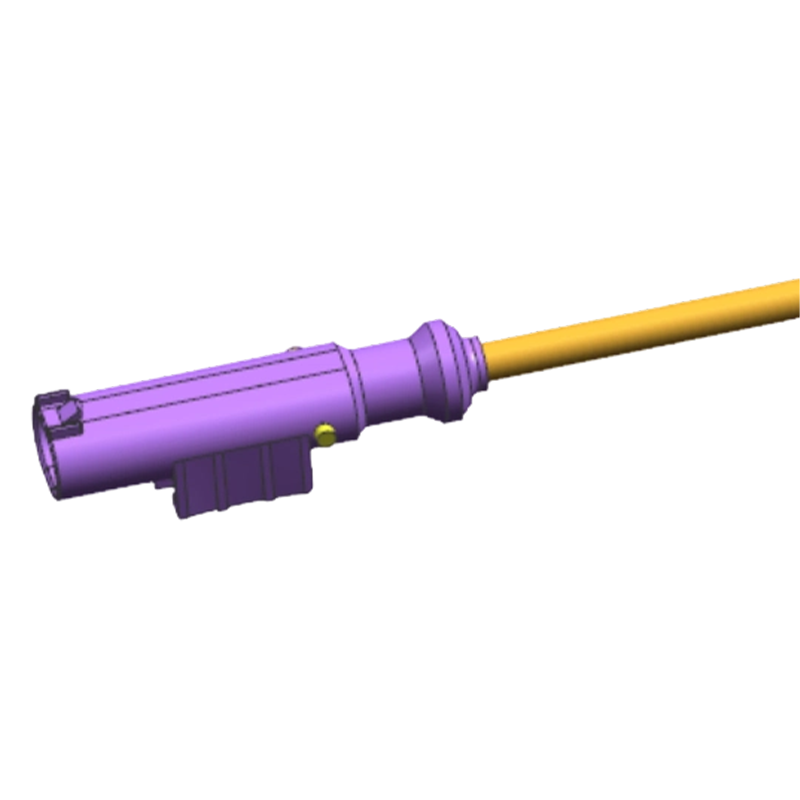

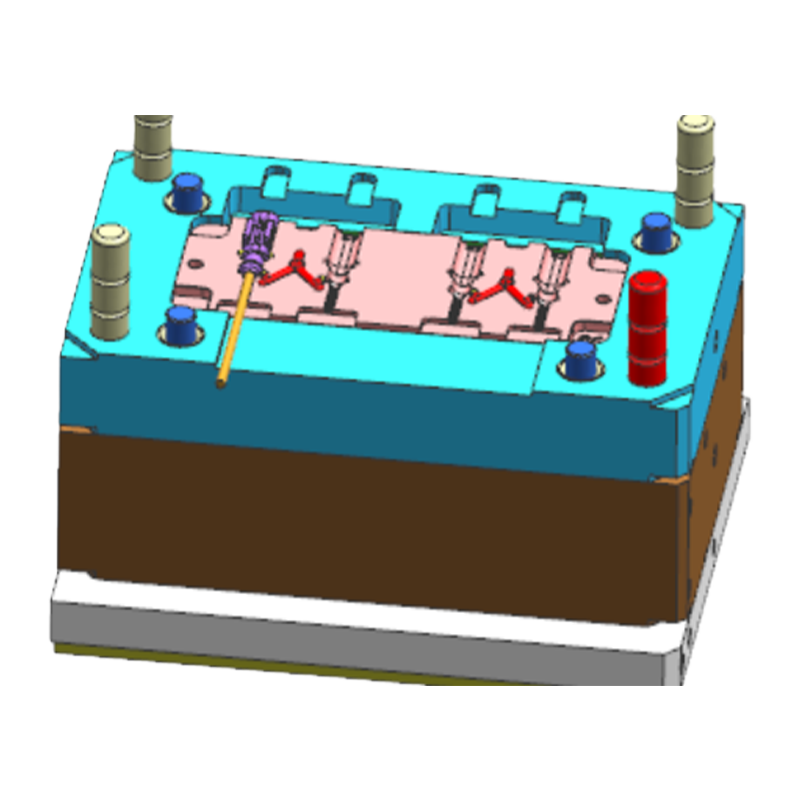

Hjulhastighedssensor ledningsnet sprøjtestøbeform

Kerne fordele

• Mulighed for integreret støbning og montering: Ved at udnytte over 15 års erfaring med plaststøbeforme udvikler vi samtidig forme til konnektorhuse og monteringsprocesser, hvilket sikrer ensartet konnektordimensionsnøjagtighed og terminalfastholdelseskraft.
• Signaloverførselsstabilitet: Designet med snoede par eller afskærmningsstrukturer for effektivt at undertrykke elektromagnetisk interferens (EMI), hvilket sikrer signalintegritet for signaler fra hjulhastighedssensorer på lavt niveau.
• Tolerance for barskt miljø: Materialer valgt til ledninger og stik fungerer pålideligt over et bredt temperaturområde (40°C til 125°C). Tætningsdesign opnår IP67 eller højere beskyttelsesklassificeringer mod vand-, olie- og saltspraykorrosion.
• Mekanisk styrkesikring: Konnektorhuse er sprøjtestøbt af forstærket ingeniørplast, med robuste sekundære låse (TPA) eller integrerede låsemekanismer for at forhindre terminaludtrækning på grund af køretøjets vibrationer.

Produktegenskaber

• Præcisionsstikstøbning: Konnektorhuse er støbt ved hjælp af højpræcisionsværktøjer, med matchende grænsefladedimensionelle tolerancer kontrolleret inden for ±0,05 mm for at sikre pålidelig sammenkobling med sensorer og ECU'er.
• Terminal krympning og fastholdelse: Automatiseret crimpeudstyr kontrollerer strengt crimphøjde og trækkraft. Terminalfastholdelseskraft i stik opfylder USCAR2 eller kundespecifikke specifikationer.
• Design af tætningsstruktur: Integrerer radial- eller ansigtstætninger, typisk lavet af silikone eller EPDM, for at forhindre fugt og forurening at trænge ind.
• Selefastsættelse og beskyttelse: Ledninger omvikles med slidbestandigt tape eller korrugerede rør; gummityller påføres på kritiske bøjningspunkter for at modstå stenslag og langvarig bøjetræthed.
• Miljøoverholdelse: Trådisolering og forbindelsesmaterialer overholder RoHS, REACH og andre miljøbestemmelser.

Ansøgninger

Dette produkt er meget udbredt til registrering af hjulhastighed i forskellige passager- og erhvervskøretøjer. Den forbinder primært aktive eller passive hjulhastighedssensorer til ABS/ESC kontrolmoduler, velegnet til både traditionelle brændstofkøretøjer og nye energikøretøjer.

Almindelige problemer og løsninger

• Problem: Signalstøj eller afbrydelse under transmission.
  Løsning: Kontroller skjoldjordingskontinuitet; optimer wire twist pitch for bedre EMI-immunitet; sørg for, at kontaktmodstanden mellem klemmer og sensor/ECU-ben er under specificerede grænser.
• Problem: Koblingsfrakobling på grund af køretøjets vibrationer.
  Løsning: Inkorporer TPA (Terminal Position Assurance) eller CPA (Connector Position Assurance) funktioner i konnektordesignet; inspicer støbningens integritet af klemmelåse.
• Problem: Ledningsrør hærder eller revner ved lave temperaturer.
  Løsning: Vælg ledningsmaterialer, der er klassificeret til lave temperaturer (f.eks. 40°C); optimer vægtykkelsen for at reducere spændingskoncentrationspunkter.

Vigtige overvejelser

• Før selen væk fra høje varmekilder (f.eks. udstødningsrør) og bevægelige dele; sørg for, at fikseringsklemmerne er placeret i passende afstand for at forhindre, at selen hænger ned og vibrationer.
• Når du installerer stikket, skal du sørge for, at der høres et hørbart "klik" fra låsemekanismen og forsigtigt trækkes tilbage for at bekræfte sikker sammenkobling.
• Undersøg regelmæssigt selens ydre kappe for slid, især på steder, der går gennem skarpe kropskanter eller huller.

Spørgsmål: 10. Hvis jeg ønsker at udvikle et produkt, der indeholder sprøjtestøbte dele, hvilken slags hjælp kan du så yde?

Vi kan yde fuld support lige fra produktudviklingsgennemgang og strukturelt design, til fremstilling af forme, volumensprøjtestøbning, trykning og montering. Vi kan samarbejde med kunder i de tidlige stadier af produktudvikling for at optimere design til omkostningsreduktion og forbedret fremstillingsevne.

Spørgsmål: 9.Hvad er virksomhedens kvalitetspolitik?

Virksomheden overholder altid kvalitetspolitikken om "præcision, høj effektivitet, smedekvalitet," og er forpligtet til at give kunderne tjenester af høj kvalitet gennem avanceret teknologi og et fremragende ledelsesteam.

Spørgsmål: 8.Hvad er dine konkurrencefordele sammenlignet med andre formvirksomheder?

Vores fordele ligger i kombinationen af ​​Singapores præcisionsstøbeteknologi, avanceret produktionsudstyr (omfattende importerede CNC- og sprøjtestøbemaskiner), en omfattende one-stop produktionsproces (fra design til montering) og et strengt kvalitetsstyringssystem certificeret af IATF 16949.

Spørgsmål: 7.Hvem er dine hovedkunder, og til hvilke regioner eksporteres produkterne?

Vi har etableret gode samarbejdsrelationer med velkendte virksomheder, herunder UK's Land Rover og Triumph Motorcycles, indenlandske SAIC, Changan, ABB ladestationer og Japans Tiger Corporation. Vores produkter eksporteres til lande som Japan, Europa og USA.
